SCADE Display
SCADE Display提供適用于嵌入式人機界面 (HMI) 的多功能圖形設計以及開發環境。
SCADE Display 原生支持 OpenGL? SC1 和 SC2（安全關鍵）以及 ES1 和 ES2（嵌入式系統）標準，代表著新一代圖形軟件開發工具，跨原型制樣、顯示設計、仿真、V&V 以及經認證的代碼生成（支持認證環境中的多項安全標準）。

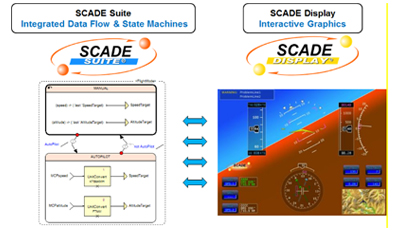

SCADE Display 與 SCADE Suite 緊密集成，提供適用于嵌入式 HMI 及其行為邏輯的綜合性開發環境。
SCADE Display 的應用
SCADE Display 被航空航天、軌道交通、汽車電子、核能及工業領域的先進企業用作 HMI 顯示軟件原型制樣及開發工具。SCADE Display 不僅非常適用于關鍵嵌入式顯示系統（多功能顯示器、平視顯示器、汽車群集、數字儀表以及控制面板等）的設計支持，而且可為駕駛員、飛行員、船員或測試及維護團隊創建圖表（電氣圖、液壓圖或車間模擬圖），二維/三維模擬器顯示和培訓內容。
專為關鍵嵌入式 HMI 而設計
SCADE Display 利用自動認證代碼生成技術提供 WYSIWYG 設計輸入，從而顯著降低關鍵項目成本。SCADE Display KCG 代碼生成器符合 DO-178B A 級認證標準和 DO-178C 項下 DO-330 TQL-1 認證標準。同時它還通過了 ISO 26262:2011 標準 TCL3/ASIL D 級和 C 級認證、IEC 61508:2010 標準 T3/SIL 3 認證，以及 EN 50128:2011 標準 T3/SIL 3/4 認證。
SCADE Display KCG Certification Kits 提供認證機構需要的所有材料，包括：
工具鑒定計劃 (TQP)
工具操作需求 (TOR)
界面需求規范 (IRS)
工具完結綜述 (TAS) 或安全示例 (SC)
認證標準合規性分析
工具安裝流程 (TIP)
工具配置索引 (TCI)
其他的標準特定文檔
主要功能和特點：
圖形原型制樣及設計
SCADE Display功能包括在用戶友好界面下的高級建模功能、分層、樹形結構以及高級編輯功能。高質量編輯受到透明管理、紋理管理、掩模及光暈的支持。SCADE Display 還提供集成化字體管理以及豐富的 Widget 庫。用戶可以在模型級別將所有的外部 OpenGL 二維/三維圖形（遺留代碼、三維地形/地圖、三維物體）與 SCADE Display 層結合。
HMI 自動化測試
SCADE Display 與SCADE Test集成，能進行模型級別的早期HMI測試，可基于需求記錄和執行場景、比較位圖以及生成測試一致性報告。
支持 Application LifeCycle Management
SCADE Display 與SCADE LifeCycle集成，支持需求管理和可追溯性、集成配置以及自動化文檔生成。

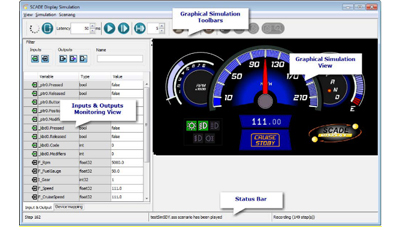

交互仿真
只要在 SCADE Display 編譯器中描述過，即可仿真 HMI 設計或任何設計塊。SCADE Display 的仿真功能基于 SCADE Display 生成的實際代碼，提供了一個強大的可視化調試環境，在該環境下可以定義停止條件、設置時鐘周期內的斷點并檢查內部變量，還可以記錄及回放場景。ASCII 格式的場景易于將 SCADE Display 仿真階段集成在現有工作流程內。
完整設計檢查
借助SCADE Display的獨特設計檢查功能，用戶可以在創建原型和設計階段的早期，根據命名及圖形設計規則執行顯示規格的合規性檢查。
HMI 行為邏輯設計
SCADE Display有助于用戶根據SCADE Suite基于模型開發和驗證環境中的行為邏輯來完善HMI軟件。
自動化代碼及 HMI 生成
SCADE Display KCG 提供簡潔高效的代碼生成功能，能夠生成適用于嵌入式 HMI 的可讀、可追溯且可重定向的 ANSI C 代碼。通過 SCADE Display OGLX（它是 KCG 對 OpenGL 擴展）可移植 C 代碼庫（該庫可以隨 SCADE Display KCG 一起提供），來支持 OpenGL、OpenGL SC 1.x（安全關鍵）、OpenGL SC 2.0、OpenGL ES 1.1（嵌入式系統）、OpenGL ES 2.0 標準。生成的代碼可立即與 COTS 或各種專有的 OpenGL 圖形庫（不論認證與否）集成。SCADE Display KCG 還可輕松對準所有的專有嵌入式目標平臺。
關鍵安全標準認證
SCADE Display KCG 是適用于 SCADE Display 的 C 代碼生成器，它經過 DO-178B A 級認證，DO-178C/DO-330 TQL-1 認證， IEC 61508 SIL 3 認證和 EN 50128 SIL 3/4 認證，以及 ISO 26262 ASIL D 認證。
SCADE Display KCG Certification Kits（DO-178B & C、EN 50128、IEC 61508 以及 ISO 26262）中包含提交給認證機構的證明材料，該等材料證明 SCADE Display KCG 代碼生成器以及 OGLX 庫是按照最高級別的安全標準開發的。您可以通過這些認證包訪問您在執行一些認證任務中所需的文檔。
與系統仿真工具的連通性
SCADE Display 通過 FMI/FMU 協同仿真標準與 Twin Builder 無縫集成，可用于交互式 E/E 以及多物理場系統仿真。
