SCADE Solutions for ARINC 661
用于 ARINC 661 兼容系統的 SCADE 解決方案為您提供了一個工具集，可用于構建原型和設計符合 ARINC 661 的系統、嵌入式駕駛艙顯示系統 (CDS) 和用戶應用程序 (UA)。
對于 CDS 開發人員，工具集具有可定制的 ARINC 661 合規小部件庫，作為 SCADE Suite 和 SCADE Display 模型提供；ARINC 661 配置文件可用于定義小部件列表及其接口；并可自動生成 ARINC 661 服務器。
對于 UA 開發人員，工具集將 UA 頁面的設計作為模型，自動生成標準二進制和 XML 定義文件 (DF)，以及自動生成 SCADE Suite UA 模型與任何 ARINC 661 服務器之間的通信代碼。
憑借用于 ARINC 661 兼容系統的 SCADE 解決方案，可確保飛機制造商、CDS 開發人員和航空電子 UA 開發人員或集成商完全滿足 ARINC 661 附錄 5 的要求。他們可以大幅提高生產率，同時實現最高水平的質量，達到 DO-178B/C 安全目標，以滿足 CDS 和 UA 航空電子應用的認證要求。
用于 ARINC 661 兼容系統的 SCADE 解決方案采用基于模型的設計，提供模塊化、可認證和可配置的性能，顯著降低了整體航空電子軟件開發和修改的成本。它們也縮短了認證時間，并且是啟用符合 ARINC 661 標準的飛機組件模塊化認證的重要一步。
主要功能和特點：
完整可定制的 ARINC 661 小部件庫
SCADE 小部件庫具有可定制的SCADE Suite 和 SCADE Display 模型，可用于附錄 5 涉及的全部 77 個 ARINC 661 標準小部件和 7 個擴展。

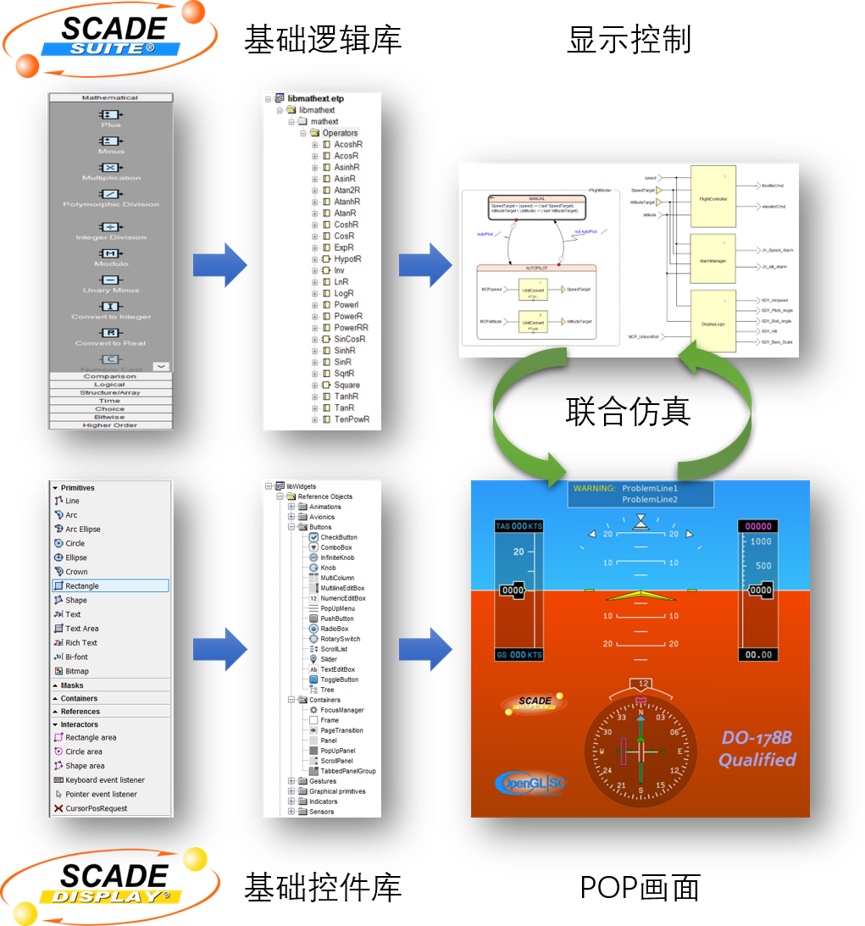

ARINC 661 小部件原型構建和設計
SCADE Widget Creator 是一款 SCADE Suite 和 SCADE Display 插件，可以幫助飛機制造商和 CDS 開發人員實現自動化構建原型、實施、定制和模擬 ARINC 661 小部件庫（外觀和行為），作為 SCADE Suite 和 SCADE Display 模型；能夠創建和管理ARINC 661 配置文件，用于定義小部件列表、小部件界面和小部件相互依賴性。
自動 ARINC 661 服務器生成
SCADE Server Creator 可支持飛機制造商和 CDS 開發人員自動生成多數 ARINC 661 服務器的 C 源代碼，包括使用 SCADE Suite KCG 和 SCADE Display KCG 從 Widget 模型（使用 SCADE Widget Creator 創建的，或在 SCADE Widget 庫中提供的）生成的 C 源代碼，以及ARINC 661 服務器中依賴于小部件的部件對應的 C 代碼（例如 DF 解析、服務器端通信協議管理、窗口和層邏輯、繪圖方案等），其來自于 ARINC 661 配置文件集。
ARINC 661 UA 定義文件 (DF) 原型構建和設計
SCADE UA Page Creator可讓 UA 設計人員以基于模型的方式在主機工作站上進行 ARINC 661 UA DF 頁面原型構建和設計。用戶可以將 ARINC 661 小部件實例化，并使用所有標準和定制小部件的實時 WYSIWYG 反饋對所有 DF 參數類型建模。
符合 DO-178C 要求的 ARINC 661 UA DF 生成
SCADE UA DF Generator 是一款符合 DO-178C 要求的自動化生成工具，可根據由 UA Page Creator 創建的 ARINC 661 模型生成標準二進制和 XML 定義文件。
ARINC 661 UA 通信代碼生成
SCADE Suite UA Adaptor 是 SCADE 套件 KCG C 代碼生成器的插件模塊，使用戶能夠針對給定的 DF 自動生成 SCADE 套件 UA 和任何 ARINC 661 服務器之間的符合 ARINC 661 標準的 C 通信代碼。
