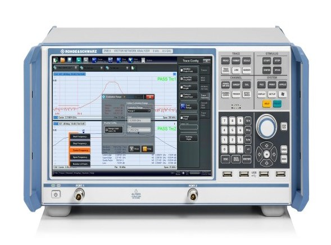

R&S?ZNB矢量網絡分析儀
R&S ? ZNB 廣泛應用于放大鏡、混頻器、濾波器和電纜等射頻組件等產品的開發、生產和檢修等領域。其動態范圍高達 140 dB （IF 帶寬為 10 Hz 時）、跡線噪聲低于 0.004 dB RMS （IF 帶寬為 10Hz 時），輸出功率高達 +13dBm （采用電控衰減器，輸出功率動態范圍可達 95 dB 以上）。
這種新型分析儀完美地結合了高測量精度和優異的測量速度 —— 優于 10μs/點。該產品具有卓越的溫度穩定度性和長期穩定性，可以連續數天不間斷地測量，且無需重新校準。雙端口和四端口分析儀縱向尺寸小、結構緊湊，可以為測量應用預留充足的工作臺空間。由于能耗低，且采用了先進的冷卻設計，因而它們的工作噪音極低。此外，低能耗也降低了運行成本，對環境更加友好。
主要特點：
寬動態范圍：140dB
短掃描時間：4ms 即可掃描完 401 個點
高溫度穩定性：0.01 dB/℃（典型值）
寬功率掃描范圍：98dB
寬中頻帶寬可調范圍：1Hz—10MHz
支持手動和自動校準
12.1"高分辨率的大顯示屏
觸摸屏用戶界面
兩個或四個測試端口
混頻器，諧波和交調測試
