R&S?TS9982 EMS測試系統
R&S?TS9982測試系統是用于傳導和輻射EMS測量的基本系統。該系統具有模塊化設計，適合各種應用，極易滿足各種測量任務的需要?？梢圆捎萌魏闻渲?，包括從傳導測量和配備緊湊測試單元的小型預認證系統，到場強為200V/m（或更高）的可靠整車測試系統。還可方便地進行不同應用組合或功能擴展。所有測試系統都通過R&S?EMC32測試軟件的各種功能進行控制，例如豐富的被測設備和系統監控功能。無論是系統設計與實施還是安裝與培訓，這些交鑰匙系統以及我們的EMC專家提供了源自一處的每樣?xùn)|西，可使客戶將精力全部集中在測試上。
系統配置
R&S?TS9982包括一個EMS控制單元、一個或多個放大器、傳導測量轉換器（CDN、注入鉗等）、輻射測量天線以及場強探頭。該系統由軟件控制，可執行可重復的和全自動的測試序列。用戶還可以激活交互式測試模式以便執行其它測試或進行修改。EMS控制單元包含一個信號發生器、一個功率計和可配置合適的插入式模塊的R&S?OSP切換單元。它可用來控制互鎖電路，并能夠驅動高達10kW的外部功率繼電器?；趶娜蚍秶鷥?nèi)實現的大量系統獲得的經驗，所有系統部件相互完美匹配，可針對被測設備高效產生電磁場。
主要特性
傳導及輻射EMS測量
通過音頻突破測量來監測上行鏈路和下行鏈路中的音頻質量
多種監測功能
自動激勵和監測與無線設備相連的空中鏈路
在不同服務或頻段之間自動切換
通過自動路徑切換實現系統自動化
提供了用于音頻路徑校準和系統檢查的設備
商用測試覆蓋的標準（舉例）
該測試系統覆蓋不同應用范圍內輻射和傳導商用測量的所有相關標準。
IEC/EN 61000-4-3、-6、-20和-21
EN 61000-6-1和-2
CISPR 24/EN 55024
CISPR 35/EN 55035
EN 60601-1-2 Edition 4.0
無線測試覆蓋的標準
這種測量基于歐洲電信標準協會（ETSI）公布的標準和規定。針對不同的無線服務，ETSIEN301489的章節中定義了EMC標準。
CDMA2000?，1xEV-DO
GSM，GPRS，EDGE
UMTS，HSPA，HSPA+
LTE
Bluetooth?
WLAN IEEE 802.11

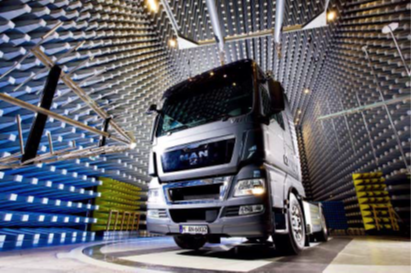

汽車測試覆蓋的標準
ISO 11451和ISO 11452
UNECE條例10
特定客戶需求

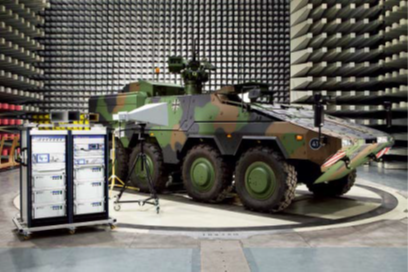

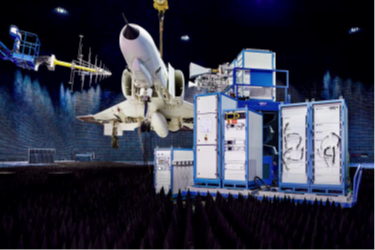

A&D測試覆蓋的標準
MIL-STD-461
MIL-STD-464
TCA DO 160
特定的客戶需求
國家的特殊要求
